什么是FFU?
本文向大家重點講述一下什么是FFU?FFU英文是什么?FFU都有哪點特點及技術要求。
FFU(Fan Filter Unit)是風機和過濾器的組合,也可稱為“自帶風機的過濾設備” 。FFU通常安裝在潔凈室的送風末端,一般放置在吊裝的“干式”墊片密封龍骨框架上。 FFU上面部分為風機模塊,下面部分為過濾器。根據潔凈度的要求,過濾器可為不同等級的高效(HEPA)或超高效(ULPA)過濾器,為潔凈室提供潔凈空氣。風機模塊除了要克服 FFU下部高效過濾器的阻力,還要克服整個循環風所有通道部件的阻力,從而維持設定的運行風速。
FFU 系統具有設計施工簡便,風速調節靈活,潔凈區易于變更等特點,因此已成為工業潔凈室的流行系統形式之一。
FFU組合的關鍵性能參數:
模數尺寸(ceiling modular size) – 安裝吊頂龍骨中心線的間距,FFU 常用的標準模數尺寸為1200 x 600 (4’ x 2’),1200 x 900 (4’ x 3’),1200 x 1200 (4’ x 4’)。 實際尺寸(actual size) – 廣州梓凈的 FFU過濾器的實際尺寸 = 模數尺寸 – (龍骨斷面寬度-25mm) ,風機模塊的實際尺寸比過濾器稍大4mm。 比如說常用的吊頂龍骨端面寬度為 55mm, 模數尺寸1200, 900, 600所對應的FFU過濾器實際尺寸為 1170, 870, 570,風機模塊的實際尺寸為 1175, 875, 575。

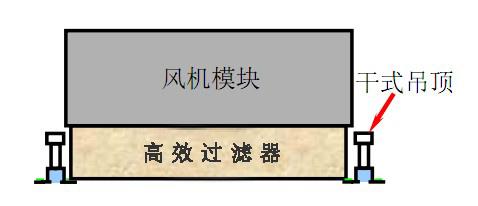

FFU風機模塊與高效過濾器安裝結構示意圖
機外余壓 (ESP) – 在某一設定風速下,風機模塊的總靜壓(TSP)扣除 HEPA/ULPA 過濾器的阻力,即為機外余壓(ESP),單位是 Pa。ESP 是指 FFU整機能克服潔凈室循環風阻力的能力。無論是標注 FFU 機外余壓或風機模塊的總靜壓TSP,都必需指名送風風速或風量,否則沒有意義。 輸入能耗(input power consumption) – FFU正常運轉時輸入電壓和輸入電流的乘積, 單位是 W。 顯然,FFU 在不同的運行工況點,即在不同的運行風量和總靜壓時,輸入能耗不同。 因此,如果不指明運行工況點,輸入能耗值沒有意義。 單體噪音 (noise level) – 根據標準IES-RP-CC002, FFU 正常運轉時在距離出風面中心正下方1.5m處的噪音值, 單位是dB(A)。 FFU在不同的運行工況點,即在不同的運行風量和總靜壓時,噪音不同。 因此,如果不指明運行工況點,噪音值沒有意義。 微振 (micro vibration) – 根據標準IES-RP-CC002, FFU 在最大運轉工況點時的振動幅度和振動速率,單位分別是 mm 和 mm/s。 送風均勻度 (air uniformity) – 根據標準IES-RP-CC002, FFU 正常運轉時,在距離出風面下方 150mm(6”)的水平面上測量逐點的風速,得出平均風速值。平均風速與最大風速和最小風速的偏差比即為送風均勻度,單位為+/-% 。標準IES-RP-CC002中要求FFU的任一點的送風風速
與其平均風速的偏差均應在+/-20%以內。 過濾器效率等級 (filter grade)– 依據歐洲標準
EN1822, 過濾器等級從 H10-H14, U15-U17。或依據美國標準 MIL-282 (HEPA),對于 0.3um 的效率值;依據美國標準 IES-RP-CC007.1,對于0.12um 的效率值。
文章來源:廣州FFU生產廠家http://xafhmc.com/
