風淋室控制器主板操作及按鍵說明操作
現在為大家介紹一下風淋室控制器主板操作及按鍵說明操作
一、風淋室控制器主板操作及按鍵說明操作>>主板面膜按鍵說明:
a、急停按鍵:任何時候按下急停按鍵,液晶屏內急停圖標閃爍,并自動斷開除照明外的所有輸出,
再次按下時,系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
b、風淋按鍵:在內外門關閉后,按下手動按鍵,系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵:使用“照明”按鍵,可開關風淋室 照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵:在風淋開始前或結束后,通過上、下調鍵調節風淋延時時間;在進入內部參數設置時進行調節或選項。

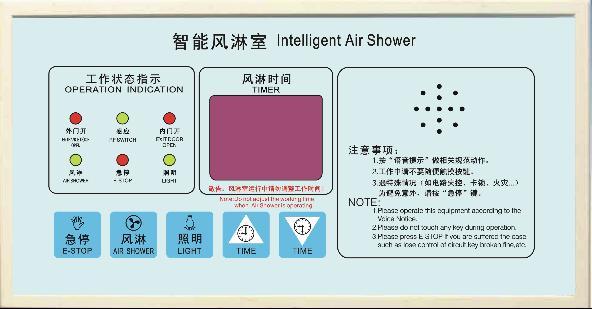

處于工作顯示狀態中的風淋室控制器主板
二、風淋室控制器主板操作及按鍵說明操作>>指示圖標顯示說明
a、風淋倒計時顯示:雙位數字顯示,工作時用于顯示風淋時間設定值及風淋剩余時間,進行設定菜單時,用于菜單參數顯示。
b、外門開:當外門打開時,此圖標閃爍(可以檢查外門磁是否正常)。
c、感應:當人體時入感應區時,此圖標閃爍(可以檢查光電開關是否正常)。
d、內門開:當內門打開時,此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋:此圖標閃爍時,指示風淋風機已被自動或手動啟動。
f、急停:此圖標閃爍時,指示系統處于急停狀態。
g、照 明:此圖標閃爍時,指示照明燈啟動,可再次按照明鍵關閉或啟動。
